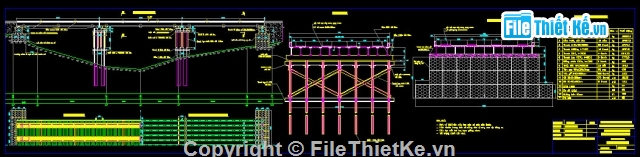

Xin gửi tới các Bạn tập bản vẽ Cầu Đước được thiết kế kiểu cầu dầm bản rỗng 3 nhịp 12m, mố kiểu chân dê, trụ đặc thân hẹp, móng cọc BTCT, sử dụng dầm bản rỗng BTCT DƯL Kéo Trước.
1. Tổng quan cầu
Cầu Đước nằm trên Quốc lộ 46 tại lý trình Km16+589.49 là giáp ranh giữa thành phố Vinh với xã Hưng Chính, huyện Hưng Nguyên, tỉnh Nghệ An. Địa hình khu vực hai bên đều là nhà ở của dân dày đặc. Lòng sông tương đốii quanh co, độ dốc dọc lòng sông và lưu tốc dòng chảy nhỏ. Địa chất cầu qua kết quả khoan tại các vị trí đặt mố, trụ cầu cho thấy nền đất yếu, lớp Sét màu xám xanh, trạng thái dẻo chảy đến dẻo mềm nằm sâu. Thủy văn chịu ảnh hưởng bởi các đợt lũ lịch sử tương đối lớn.
3.1. Lựa chọn khẩu độ cầu và sơ đồ nhịp
Khẩu độ cầu được lựa chọn trên cơ sở đảm bảo thoát nước, phù hợp với tổng quan. Sơ đồ nhịp được lựa chọn theo nguyên tắc Công nghệ thi công ổn định, sẵn có. Phù hợp với mặt cắt sông, điều kiện địa hình, địa chất thuận tiện trong thi công. Thuỷ văn công trình cầu Đước được tính toán với tần suất P = 1, cao độ mặt cầu được thiết kế Hmc = 5.77m. Từ các nguyên tắc trên để đảm bảo các yêu cầu kinh tế kỹ thuật, chọn sơ đồ cầu 3x12m, chiều dài toàn cầu Lcầu = 36.20 m (tính đến đuôi mố).
3.2. Kết cấu phần trên
Hai mố có cấu tạo kiểu mố chân dê, được đặt trên hệ móng cọc BTCT, tiết diện 35x35cm, L = 20m. Bệ mố và tường cánh dùng bê tông M250, đá kê gối và cọc dùng bê tông M300. Nối tiếp đường đầu cầu bằng bản quá độ dài 3m, dày 25 cm, lắp ghép. Chân khay, tứ nón gia cố bằng đá hộc vữa M100.
Hai trụ cầu kiểu trụ thên hẹp bằng BTCT, được đặt trên hệ móng cọc BTCT, tiết diện 35x35cm, L = 18m. Bệ cọc đài cao bằng bê tông M250, đá kê gối và cọc dùng bê tông M300.
- Chuẩn bị vật tư thiết bị thi công mố
-Đúc cọc thử
Bước 2. Đóng cọc
-Lắp dựng giá búa, tiến hành đóng cọc thử đến độ chối 4 mm bằng búa DiezenT.
- Quyết định chiều dài đóng cọc, cho đúc cọc hàng loạt và đóng cọc đại trà.
Bước 3. Thi công bệ mố, thân mố, tường cánh
.- Đập đầu cọc, vệ sinh hố móng.
-Lắp dựng cốt thép, ván khuôn, văng chống
.- Đổ bê tông mố bằng cẩu hộc bê tông.
Bước 4. Hoàn thiện mố
- Tháo dỡ ván khuôn mố, đà giáo thi công.
- Lắp dựng hệ sàn đạo thi công.
Bước 2. Đóng cọc
- Lắp dựng giá búa, tiến hành đóng cọc thử đến độ chối mm bằng búa Diezen (T).
-Quyết định chiều dài đóng cọc, cho đúc cọc hàng loạt và đóng cọc đại trà.
Bước 3. Thi công trụ
-Rung hạ cọc ván thép thành vòng vây ngăn nước
- Đổ bê tông bịt đáy, bơm hút nước làm khô hố móng.
-Đập đầu cọc, vệ sinh hố móng.
- Lắp dựng ván khuôn, cốt thép, đổ bê tông bệ trụ
-Sau khi bê tông bệ đạt cường độ, lắp dựng đà giáo ván khuôn, cốt thép thân trụ.
- Tiến hành đổ bê tông thân trụ.
-Sau khi bê tông thân trụ đạt cường độ, tiến hành lắp dựng đà giáo ván khuôn cốt thép và đổ bê tông xà mũ trụ.
- Làm nền đường hai đầu cầu.
-Đúc dầm tại xưởng, sau đó vận chuyển ra công trường.- Làm đường lao, vận chuyển dầm.
-Lao dầm trên đường lao kết hợp sàng ngang đưa dầm vào vị trí.
- Dầm được lao từ mố phía quốc lộ 46.
-Đổ lớp bê tông xi măng mặt cầu.
- Dán lớp vải phòng nước.
-Thảm bê tông nhựa mặt cầu hai lớp.
4.5. Tiến độ thi công tổng thể
Dự kiến thi công trong vòng 24 tháng.
5. Vật liệu xây dựng
- Cát sỏi lấy tại bến phà Nam Đàn, vận chuyển bằng ôtô cự ly 18 Km.
6. Kết luận, kiến nghị
Thi công phải đúng hồ sơ thiết kế, nếu trong quá trình thi công có vấn đề gì không phù hợp với hồ sơ thiết kế thì báo cho bên tư vấn thiết kế để có biện pháp xử lý, thi công phải tuân thủ đúng quy trình quy phạm trong xây dựng cơ bản.
