Bạn nào đang chuẩn bị thiết kế cầu dầm bản rỗng thì không thể bỏ qua Bộ bản vẽ thiết kế cầu dầm bản rỗng 3 nhịp 12m cầu Đò Yên này nhé! Với những nội dung được đề cập trong đồ án này rất logic, chi tiết, đầy đủ nhất để mọi người tham khảo.
1. Tổng quan cầu
Cầu Đò Yên nằm trên tuyến đường 8B thuộc huyện Hưng Nguyên, tỉnh Nghệ An tại Km2+647.23. Cầu bắc qua kênh đào thuỷ lợi của huyện Hưng Nguyên. Hiện tại có cầu cũ ở thượng lưu của vị trí dự kiến xây dựng cầu mới, cầu cũ đã bị hư hỏng nặng, khi xe ô tô qua cầu thì cầu bị rung rất nguy hiểm. Địa hình hai bên bờ sông tương đối ổn định, dòng chảy thẳng, độ dốc dọc lòng kênh không lớn. Địa chất cầu qua kết quả khoan tại các vị trí đặt mố, trụ cầu cho thấy nền đất yếu. Thủy văn chịu ảnh hưởng bởi các đợt lũ lịch sử tương đối lớn.

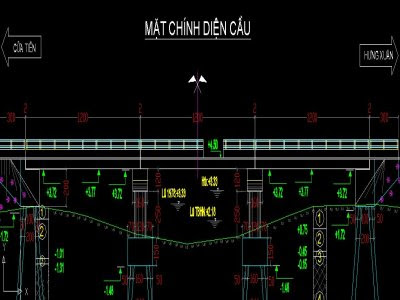

3.1. Lựa chọn khẩu độ cầu và sơ đồ nhịp
Khẩu độ cầu được lựa chọn trên cơ sở đảm bảo thoát nước, phù hợp với tổng quan. Sơ đồ nhịp được lựa chọn theo nguyên tắc Công nghệ thi công ổn định, sẵn có. Phù hợp với mặt cắt sông, điều kiện địa hình, địa chất thuận tiện trong thi công. Thuỷ văn công trình cầu Đước được tính toán với tần suất P = 2%. Từ các nguyên tắc trên để đảm bảo các yêu cầu kinh tế kỹ thuật, chọn sơ đồ cầu 3x12m, chiều dài toàn cầu Lcầu = 42.08 m (tính đến đuôi mố). Cầu được xây dựng tại vị trí cách cầu cũ 50m về phía hạ lưu dòng chảy, trong quá trình thi công dùng cầu cũ để đảm bảo giao thông.
3.2. Kết cấu phần trên
Hai mố có cấu tạo kiểu mố chân dê, được đặt trên hệ móng cọc BTCT, tiết diện 40x40cm, mũi cọc đặt trên tầng địa chất tốt. Bệ mố và tường cánh dùng bê tông M250, đá kê gối và cọc dùng bê tông M300, lớp đệm gối bằng vữa Sikagrao dày 3cm. Nối tiếp đường đầu cầu bằng bản quá độ BTCT. Chân khay, tứ nón gia cố bằng đá hộc vữa M100.
Hai trụ cầu kiểu trụ thên hẹp bằng BTCT, được đặt trên hệ móng cọc BTCT, tiết diện 40x40cm, mũi cọc đặt trên tầng địa chất tốt. Bệ cọc đài cao bằng bê tông M300, đá kê gối và cọc dùng bê tông M300, lớp đệm gối bằng vữa Sikagrao dày 3cm.
4.2. Mặt bằng thi công
- Chuẩn bị vật tư thiết bị thi công mố
-Đúc cọc thử
Bước 2. Đóng cọc
-Lắp dựng giá búa, tiến hành đóng cọc thử đến độ chối 4 mm bằng búa DiezenT.
- Quyết định chiều dài đóng cọc, cho đúc cọc hàng loạt và đóng cọc đại trà.

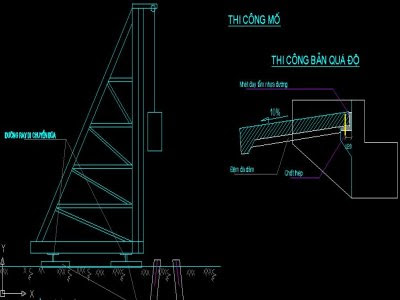

Bước 3. Thi công bệ mố, thân mố, tường cánh
.- Đập đầu cọc, vệ sinh hố móng.
-Lắp dựng cốt thép, ván khuôn, văng chống
.- Đổ bê tông mố bằng cẩu hộc bê tông.
Bước 4. Hoàn thiện mố
- Tháo dỡ ván khuôn mố, đà giáo thi công.
- Lắp dựng hệ sàn đạo thi công.
Bước 2. Đóng cọc
- Lắp dựng giá búa, tiến hành đóng cọc thử đến độ chối mm bằng búa Diezen (T).
-Quyết định chiều dài đóng cọc, cho đúc cọc hàng loạt và đóng cọc đại trà.
Bước 3. Thi công trụ
-Rung hạ cọc ván thép thành vòng vây ngăn nước
- Đổ bê tông bịt đáy, bơm hút nước làm khô hố móng.
-Đập đầu cọc, vệ sinh hố móng.
- Lắp dựng ván khuôn, cốt thép, đổ bê tông bệ trụ
-Sau khi bê tông bệ đạt cường độ, lắp dựng đà giáo ván khuôn, cốt thép thân trụ.
- Tiến hành đổ bê tông thân trụ.
-Sau khi bê tông thân trụ đạt cường độ, tiến hành lắp dựng đà giáo ván khuôn cốt thép và đổ bê tông xà mũ trụ.
- Làm nền đường hai đầu cầu kết hợp thi công bãi đúc dầm tại đầu cầu phía đi cầu Yên Xuân.
-Thi công dầm tại bãi đúc dầm..- Làm đường lao, vận chuyển dầm.
-Lao dầm trên đường lao kết hợp sàng ngang đưa dầm vào vị trí.
- Dầm được lao từ mố phía đi cầu Yên Xuân.
-Đổ lớp bê tông xi măng mặt cầu.
- Dán lớp vải phòng nước.
-Thảm bê tông nhựa mặt cầu hai lớp.
4.6. Tiến độ thi công tổng thể
Dự kiến thi công trong vòng 8 tháng.
5. Vật liệu xây dựng
- Cát sỏi lấy tại bến phà Nam Đàn.
6. Kết luận, kiến nghị
Thi công phải đúng hồ sơ thiết kế, nếu trong quá trình thi công có vấn đề gì không phù hợp với hồ sơ thiết kế thì báo cho bên tư vấn thiết kế để có biện pháp xử lý, thi công phải tuân thủ đúng quy trình quy phạm trong xây dựng cơ bản.
