Bản vẽ thiết kế thi công cầu dầm chữ I 5 nhịp 24.7m

 Tư vấn xây dựng Thành Vinh "Chuyên nghiệp, trách nhiệm và hiệu quả".

 Với mong muốn được chia sẻ thường xuyên các tài liệu thiết kế cầu đường trong quá trình làm nghề, góp một phần nhỏ kiến thức để các Bạn có thể tham khảo trong quá trình học tập, thiết kế và thi công công trình. Xin gửi tới các Bạn bản vẽ "cầu dầm I 5 nhịp 24,7m khổ cầu 21,5m" với các nội dung sau:

Có thể nói tập bản vẽ này đầy đủ nhất trong số tập bản vẽ cầu dầm I 5 nhịp 24,7m đang được chia sẻ trong cộng đồng mạng. Không những có ích trong việc tham khảo trong quá trình thiết kế và học tập mà còn có thể sử dụng đưa vào thi công nếu được chủ đầu tư đồng ý.

Tập bản vẽ được chia làm 7 phần:

1-Thuyết minh : Bao gồm thuyết minh cầu;

2-Phần chung: Bao gồm bình đồ cầu, bố trí chung cầu, mặt bằng định vị, tọa độ cầu... ;

3-Kết cấu phần dưới: Bao gồm cấu tạo mố, trụ bố trí cốt thép mố, trụ, bản quá độ, cọc khoan nhồi D1m, tứ nón...;

4-Kết cấu phần trên: Bao gồm bố trí chung nhịp, cấu tạo dầm, bản mặt cầu, gối cầu, khe co giãn, lan can...;

5-Đường đầu cầu: Bao gồm trắc dọc, trắc ngang đường đầu cầu...;

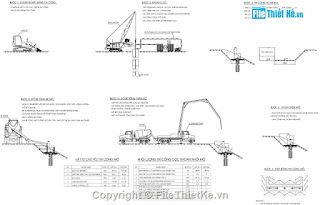

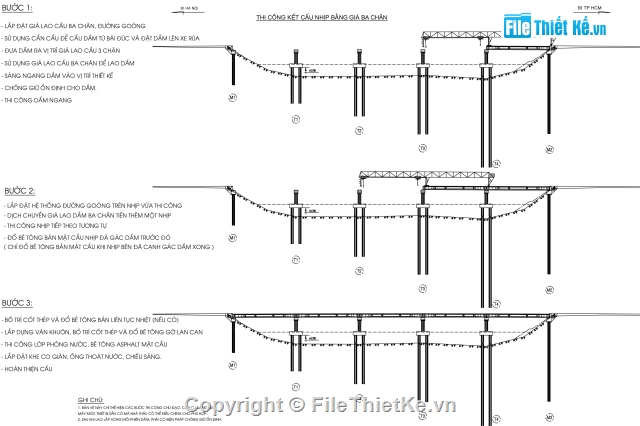

6-Tổ chức thi công: Bao gồm mặt bằng công trường, bệ đúc dầm, thi công mố, trụ, thi công nhịp...;

7-Khối lượng : Bao gồm bảng khối lượng toàn cầu, tiến độ thi công...;
