Chia sẻ bộ bản vẽ cầu dầm T bê tông cốt thép thường (cầu Cầy, huyện Nghĩa Đàn) thiết kế 1 nhịp giản đơn dài 18m, sử dụng dầm T BTCT thường. Mố cầu kiểu mố chữ U bằng BTCT, móng mố kiểu móng cọc BTCT, đặt trên tầng địa chất tốt.
1. Tổng quan cầu
Cầu Cày nằm trên tỉnh lộ 545 tại Km26+404.86, thuộc địa phận xã Nghĩa Thái, huyện Nghĩa Đàn, tỉnh Nghệ An. Địa hình hai bên bờ sông tại khu vực cầu là bãi thoải. Hiện tại ở phía thượng lưu có tràn thuỷ lợi còn tốt nhưng không phù hợp với tải trọng của tuyến đường. Địa chất cầu qua kết quả khoan thăm dò cho thấy địa chất yếu, dự kiến đặt hệ móng cọc cắm xuống lớp cuội sỏi sạn cát, trạng thái rời rạc. Chế độ thủy văn khu vực cầu chịu ảnh hưởng bởi các đợt lũ lịch sử.
2. Quy mô xây dựng cầu
Cầu xây dựng vĩnh cữu bằng BTCT (theo Tiêu chuẩn thiết kế cầu 22TCN 18-79); Tần suất tính toán P=4%; Tải trọng thiết kế H30-XB80, người đi 300Kg/m2; Cầu nằm trên đường thẳng và đặt vuông góc với dòng chảy; Khổ cầu thiết kế Btc = 7m; Đường hai đầu cầu thiết kế đường cấp V miền núi (theo TCVN 4054-98).
3. Giải pháp thiết kế cầu
3.1. Lựa chọn khẩu độ cầu và sơ đồ nhịp
Khẩu độ cầu được lựa chọn trên cơ sở đảm bảo thoát nước, phù hớp với tổng quan. Sơ đồ nhịp được lựa chọn theo nguyên tắc: Công nghệ thi công ổn định, sẵn có. Phù hợp với mặt cắt sông, điều kiện địa hình, địa chất thuận tiện trong thi công. Từ các nguyên tắc trên để đảm bảo các yêu cầu kinh tế kỹ thuật, chọn sơ đồ cầu 1x18m, chiều dài toàn cầu Lcầu=24.90m.
3.2. Kết cấu phần trên

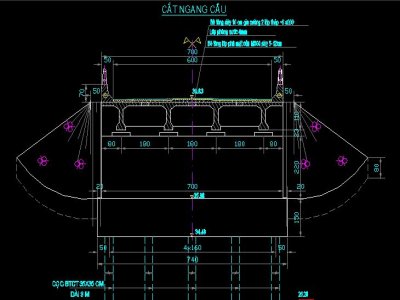

Cầu gồm 1 nhịp dài 18m, bằng BTCT thường M300, mặt cắt ngang cầu gồm 3 dầm chữ T bê tông cốt thép thường cao 1.1m đặt cách nhau 1.8m. Lớp phủ mặt cầu bằng BTCT M300, dày 10cm (2 lưới thép D6 bước 10x10cm), lớp phòng nước dày 4mm và lớp BTCT tạo dốc dày 5-12cm. Gối cầu bằng cao su bản thép. Khe co giãn bằng cao su. Ống thoát nước toàn cầu bố trí 4 ống thoát nước D150. Lan can tay vịn bằng thép kết hợp bê tông. Dốc ngang cầu i=2%. Dốc dọc cầu i=0%.
3.3. Kết cấu phần dưới
- Mố cầu kiểu mố chữ U bằng BTCT. Móng mố kiểu móng cọc BTCT, tiết diện 35x35cm, đặt trên tầng địa chất tốt. Nối tiếp đường vào cầu bằng bản quá độ BTCT đổ tại chỗ. Gia cố tứ nón và chân khay bằng đá hộc xây vữa M100. Lòng cầu gia cố bằng đá hộc xây vữa M100 dày 30cm.
3.4. Đường hai đầu cầu
Đường đầu cầu sau đuôi mố 10m có Bnền=8m, Bmặt=6m, sau đó vuốt về đường cơ bản của tuyến có Bnền=6.5m, Bmặt=3.5m trên đoạn dài 15m. Kết cấu áo đường gồm lớp đá dăm tiêu chuẩn láng nhựa 4.5kg/m2 dày 12cm, lớp đá dăm tiêu chuẩn dày 16cm. Bố trí hai đầu cầu: Mỗi đầu 2 biển tên cầu và tải trọng theo điều lệ báo hiệu đường bộ 22TCN 237 – 01. Bố trí lan can mềm đường đầu cầu từ đuôi mố ra mỗi bên.
4. Tổ chức thi công cầu
4.1. Thi công mố
Bước 1. Chuẩn bị tập kết vật liệu
- San tạo mặt bằng xây dựng cầu;
- Xây dựng lán trại;
- Tập kết vật tư thiết bị;
Bước 2. Thi công mố
- Định vị vị trí hố móng;
- Đóng cọc thử bằng búa Diezen 2,5T đến độ chối thiết kế, quyết định chiều dài cọc;
- Đúc và đóng cọc đại trà;
- Đào đất hố móng đến cao độ thiết kế bằng máy kết hợp thủ công;
- Vệ sinh hố móng và đổ lớp BT M100 tạo phẳng hố móng;
- Lắp dựng cốt thép, ván khuôn, đổ bê tông bệ mố. Máy trộn đứng trên bờ thông qua hệ thống máng dẫn kết hợp cẩu và thùng đổ bê tông.
- Thi công tường đỉnh, tường cánh: Tháo dỡ ván khuôn bệ mố. Lắp dựng cốt thép, ván khuôn, đổ bê tông thân mố, tường cánh. Bê tông đổ thông qua cẩu và thùng đổ bê tông.
- Hoàn thiện các hạng mục khác của mố cầu.
4.2. Thi công kết cấu nhịp
- Thi công bãi đúc dầm tận dụng đường đầu cầu mố phía Tân Kỳ;
- Đổ bê tông dầm tại bãi đúc dầm;
- Khi bê tông dầm đạt cường độ, lắp dựng xe lao dầm. Tiến hành lao lắp dầm cầu. Các dầm chủ được sàng ngang vào vị trí bằng Palăng xích và được giữ ổn định bằng thanh chống;
- Sau khi toàn bộ hệ dầm được đưa vào vị trí thì tiến hành lắp dựng ván khuôn và đổ bê tông dầm ngang, mối nối mặt cầu;
- Thi công các lớp phủ mặt cầu.
4.3. Tiến độ thi công cầu
Dự kiến hoàn thành trong vòng 5 tháng.
5. Kết luận, kiến nghị
Thi công phải đúng hồ sơ thiết kế, nếu trong quá trình thiết kế bản vẽ thi công có vấn đề gì không phù hợp hồ sơ thiết kế thì phải báo cho chủ đầu tư và tư vấn thiết kế để có biện pháp xử lý kịp thời. Thi công phải tuân thủ đúng quy trình quy phạm trong xây dựng cơ bản.
